多功能气体探测器
1.产品介绍
此款气体探测器，是一种固定式可连续检测作业环境中可燃性气体浓度，氧气浓度或有毒有害气体浓度的仪器。探测器为自然扩散方式检测气体浓度，采用进口电化学传感器、催化燃烧式传感器、红外传感器或者PID传感器，适宜工厂应用的LCD液晶实时显示泄漏气体的浓度值，超过预设报警点启动声光报警信号或者驱动排风系统。国际标准4-20ma信号可直接接入工厂的DCS系统或者PLC，RS485数字信号与工厂上位机连接。本产品适用于石油、化工、消防以及其他需要检测气体浓度的场所。
2.
探测器功能特色
•采用2.0寸工业级高清大屏，分辨率为320x240。
•PPM、%VOL、mg/m3、umol/mol、 10-6、%LEL、%七种浓度单位可切换。
•现场带背光大屏幕多参数LCD显示，直观显示气体浓度、类型、单位、工作状态等。
•独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
•量程范围温度数字自动跟踪补偿，保证测量准确性。
•软件校准功能，用户也可自行校准，用4个按键实现，操作简单，图形点阵操作菜单液晶显示，中英文双语切换。
•传感器3级校准功能，保证测量的准确性和线性。
•二级报警设置，双继电器信号输出:两组无源信号输出。
•可同时输出多种信号:标配4-20mA信号:标准的4-20mA输出，传输距离<1Km;标
•配RS485信号:采用标准MODBUS RTU协议，传输距离＜1Km。
•具有过压保护、防雷保护、短路保护、反接保护、防静电干扰、防磁场干扰等功能并
•且具有自动恢复功能，防止发生任何外部原因、人为原因、自然灾害等造成探测器损坏。
选配1:现场声光报警。
选配2:红外摇控器，防爆场所无需开盖设置参数，探测器与红外摇控接收长达8米，
操作安全可靠。
3
.技术参数
检测范围：可燃气、氧气、硫化氢、一氧化碳等
检测原理：支持电化学、半导体，PID，红外等
检测方式：扩散式
安装方式：壁挂式、管道式（螺纹尺寸：G1/2）
分辨率：1%LEL、1PPM，0.1PPM等（视不同传感器而定）
传感器寿命：2年（视具体使用环境而定）
工作电压：DC24V±3.6V
检测精度：≤±5%FS
线性误差：≤±1%FS
响应时间(T90)：≤30s
重复性：≤±2%
继电器：两组继电器输出，触点容量：30VDC 2A/125VAC 1A
防爆标志：Ex d ⅡC T6 Gb
壳体材料：压铸铝，防爆防腐蚀
防护等级：IP65
接线口：M20*1.5、G1/2

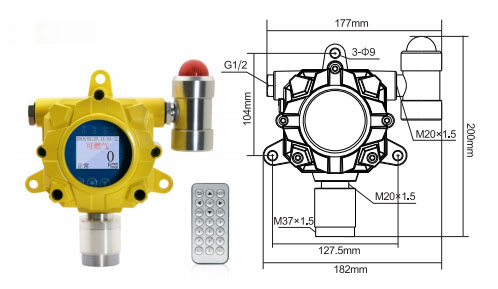

尺寸重量：200*182*90mm（约1.6kg）
报警方式：声、光报警
工作环境：-20~55℃，≤95%无冷凝结露
工作压力：86-106Kpa
4.支持输出多种信号
标配4-20mA信号连接PLC、DCS系统，传输距离1Km
标配RS485信号连接上位机，采用标准MODBUS RTU协议，传输距离1Km
选配433MHz信号 无线连接，传输距离空旷1Km

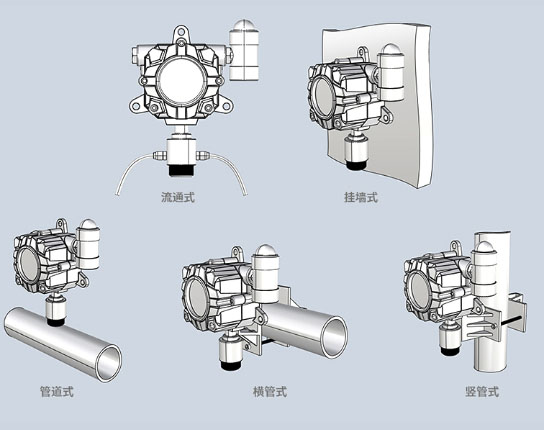

5.多种安装方式
常做气体一览表，未列气体可咨询客服。
|
被测气体 |
测量范围 |
可选量程 |
分辨率 |
报警点 |
|
氧气O2 |
0-30%vol |
0-30%vol |
0.1%vol |
低:19.5% 高:23.5%vol |
|
二氧化碳CO2 |
0-5%VOL |
0-1%/5%/10%vol（红外） |
1ppm/0.1%vol |
低:1000 高:2000 ppm |
|
一氧化碳CO |
0-1000ppm |
0-500/2000/5000ppm |
1ppm |
低:50 高:150 ppm |
|
一氧化氮NO |
0-250ppm |
0-500/1000ppm |
1ppm |
低:50 高:150 ppm |
|
二氧化硫SO2 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
可燃气体EX |
0-100%LEL |
0-100%VOL（红外） |
1%LEL、1%VOL |
低:20 高:50 %LEL |
|
硫化氢H2S |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
甲苯C7H8 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氟化氢HF |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
甲醛CH2O |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
臭氧O3 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氰化氢HCN |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
环氧乙烷C2H4O |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
磷化氢PH3 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氨气NH3 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氢气H2 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氯气CL2 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氯化氢HCL |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
二氧化氮NO2 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
